SUBARUと先端力学シミュレーション研究所 スクラップ落下解析の新版

ばらつき具合を定量化

SUBARUと先端力学シミュレーション研究所はこのほど、スクラップ落下シミュレーションソフト「SCRAP FALLING SIM」の新バージョンを発売した。落下するスクラップのばらつき具合の表示や、型内部の動作の透明化など、多様な機能を追加。ユーザーの利便性が大きく向上した。

同ソフトはシミュレーション時に「仮想的合力（スクラップ落下時、スクラップへ働くさまざまな力をすべて加算した力）」と「ゲームエンジン」を活用。仮想的合力を毎回変化させることで、すべての落下動作を再現し、落下不良を検出できるのが特長だ。

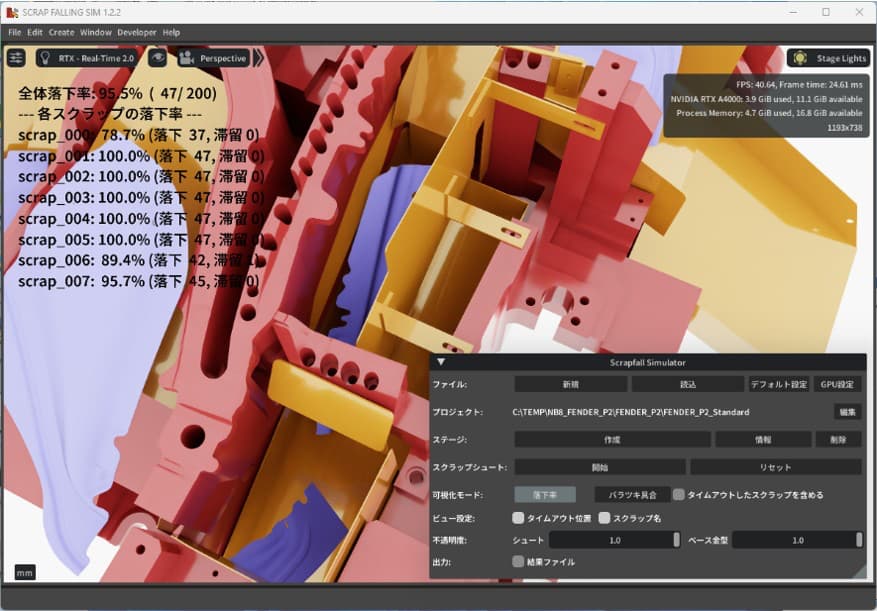

今回発売した新バージョンでは、スクラップの落下ごとに角度変化量の総和を算出し、その集合の分散を求めることで 「バラツキ具合」を確認できる。「落下率だけでは、偶然成功したのか、安定して成功しているかが判別できなかった。ばらつき具合を定量化したことで、落下の安定性を数値で評価できるようになった」（SUBARU 車体生産技術部 プレス技術課 柴田康徳氏）。外部からは見えない金型内部やシュートを透明表示することも可能。これにより、落下したスクラップがどこに引っかかっているかなどを確認できる。

新バージョンは「Standard（スタンダード）」と「Professional（プロフェッショナル）」の2つのエディションを用意した。プロフェッショナルを選択することで、より踏み込んだ解析や利便性の向上が実現する。

プロフェッショナル版の特長は、付属する「PrePost（プリポスト）」機能が充実している点だ。プリポストでは、複数ケースを同じ画面上で並行して再生できる。「従来はシミュレーションを個別に実行し、動画を撮って見比べるしかなかった」（柴田氏）。また、解析結果の保存・再生機能を追加。シミュレーション結果を保存し、後から何度でも再生・巻き戻しができる。

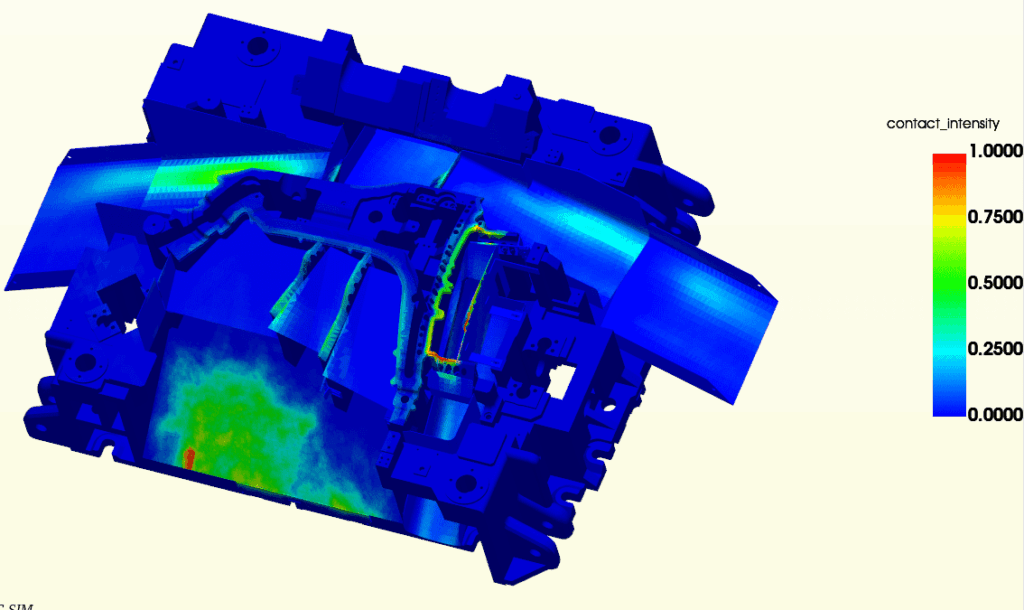

より詳細な解析も可能だ。「接触ヒートマップ」機能では、落下したスクラップが金型やシュートのどの部位に、どれだけ衝突したかを色の濃淡で可視化。どこに負荷が集中しているかをひと目で把握できる。また、金型の断面を切断した状態を表示する機能や、カムの設定機能なども搭載した。

プロフェッショナル版では、解析の実行から結果の確認まで、一連の作業をすべてプリポスト内で完結できる。「CADからデータを出力後、手戻りなく作業が進むため、使い勝手は大きく改善する」（柴田氏）。

今後について、柴田氏は「さらなる精度向上の実現を目指す。現状は剛体としてのシミュレーションだが、弾性体として解析できるようにしたい」と話した。
